太陽電池モジュール

Sシリーズ

toshiba_s
型式 SPR-250NE-WHT-J SPR-240NE-WHT-J SPR-125NE-WHT-J
セル種類 シリコン単結晶系
最大モジュール変換効率 20.10% 19.30% 19.60%
公称最大出力 250W 240W 125W
公称最大出力動作電圧 40.5V 20.3V
公称最大出力動作電流 6.17A 5.93A 6.17A
公称開放電圧 48.6V 24.4V
公称短絡電流 6.56A 6.30A 6.56A
最大システム電圧 600V
外形寸法 1,559×798×46mm 1,559×798×46mm 799×798×46mm
質量 15kg 15kg 7.7kg

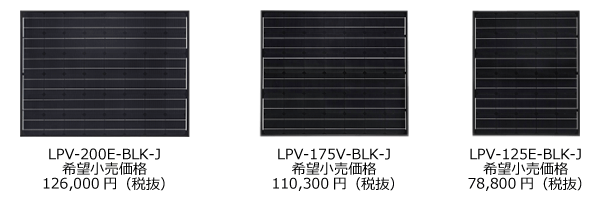

Vシリーズ

toshiba_v
型式 LPV-200E-BLK-J LPV-175V-BLK-J LPV-125E-BLK-J
セル種類 シリコン単結晶系
最大モジュール変換効率 15.4% 15.4% 15.1%
公称最大出力 200W 175W 125W
公称最大出力動作電圧 24.1V 21.2V 15.1V
公称最大出力動作電流 8.29A 8.26A 8.27A
公称開放電圧 29.5V 25.9V 19.2V
公称短絡電流 8.80A 8.81A 8.82A
最大システム電圧 600V
外形寸法 1,318×983×46mm 1,154×983×46mm 838×983×46mm
質量 15.7kg 13.8kg 10.3kg
toshiba_vv
型式 LPV-83LE-BLK-J / LPV-83RE-BLK-J
セル種類 シリコン単結晶系
最大モジュール変換効率 12.9%
公称最大出力 83W
公称最大出力動作電圧 9.99V
公称最大出力動作電流 8.32A
公称開放電圧 12.7V
公称短絡電流 8.85A
最大システム電圧 600V
外形寸法 838×983×46mm
質量 8.3kg

表示器

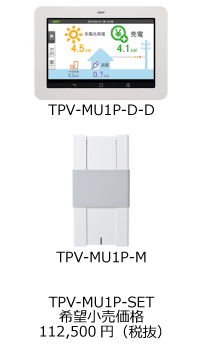

表示器/インテリジェントステーション

toshiba_h
型式 TPV-MU1P-D TPV-MU1P-M
出力制御機能 対応
画面 カラーTFT7インチ -
表現内容 発電・消費・買電
売電環境換算（CO2/石油）
省エネガイド機能
時間帯別電力量表示
前年実績比等		 20年分
日間実績データ：1年ごと
月間実績データ：1日ごと
年間実績データ：1ヶ月ごと
設置方法 卓上/壁掛け 壁面設置
通信方法 2.4GHz無線（IEEE802.11b/g/n準拠）
定格入力電圧 DC5V(専用ACアダプタ） 単相3線式100/200V
最大消費電力 7W以下 6.5W以下
使用温度範囲
※氷結なし		 0～+40℃ -20～+50℃
使用湿度範囲
※結露なし		 25～85%RH 25～95%RH
外形寸法 190.2×133.6×24ｍｍ 130×260×60ｍｍ
質量 約370g 約800g

表示器/カラー表示器

toshiba_hc
型式 TPV-CM002D-CM TPV-CM002D-SU TPV-CM003A-CM TPV-CM003A-SU
出力制御機能 - -
画面 カラーTFT5.7インチ - カラーTFT5.7インチ -
表現内容 発電・消費
買電・売電
環境換算（CO2/石油）
省エネガイド機能
時間帯別電力量表示
前年実績比など		 - 発電・消費
買電・売電
環境換算（CO2/石油）
省エネガイド機能
時間帯別電力量表示
前年実績比など		 -
設置方法 卓上/壁掛け 壁面設置 卓上/壁掛け 壁面設置
定格入力電圧 DC6V
(専用ACアダプタ）		 単相3線式
100/200V		 DC6V
(専用ACアダプタ）		 単相3線式
100/200V 又は
単相2線式 100V
最大消費電力 6W以下 3W以下 6W以下 3W以下
使用温度範囲 -10～+40℃（氷結なきこと）
使用湿度範囲 25～85%RH（結露なきこと）
外形寸法 160×127×33ｍｍ 135×207×37ｍｍ 160×127×33ｍｍ 135×207×37ｍｍ
質量 約320g 約410g 約320g 約410g

表示器/太陽光発電HEMS連携システム

toshiba_hh
型式 PA17MSEK7L2AAS1-PV
出力制御機能 -
プラットフォーム Android4.4（KitKat）
CPU インテルAtom Z3735G
プロセッサー1.33GHz
ディスプレイ 7.0型ワイドWSVGA
TFTカラーLED液晶
（消費電力LEDバックライト）
600×1.024ドット
内臓フラッシュメモリ 16GBフラッシュメモリ
バッテリー駆動時間 約5.5時間
通信機能 無線LAN・IEEE802.11b/g/n準拠
Bluetooth Ver.4.0
カードスロット MicroSDカードスロット×1
外形寸法 199×119.8×10.9ｍｍ（突起部含まず）
質量 約350g
toshiba_hh2
型式 HEM-EM31B-B1 HEM-EM32B-B1
出力抑制機能 -
通信規格 ECHONET Lite
使用温度範囲 0～+40℃（氷結なきこと）
使用湿度範囲 85%以下（結露なきこと）
設置場所 屋内
電源 単相3線式AC100V・50Hz/60Hz
電源配線 連結端子台（3極）・VVF線φ1.6～2.0mm
消費電力 4.0Ｗ以下
通信方式 Bluetooth Ver.2.1 100BASE-TX/10BASE-Te
通信距離 見通し100m 100m以内
PCS接続方式 シリアル通信（RS-485）
外形寸法 150×320×110mm
質量 約2.0kg
toshiba_hh3
型式 HEM-GW13A
出力制御機能 -
ネットワーク
インターフェース		 WAN 100BASE-TX/10BASE-T 1ポート
LAN 100BASE-TX/10BASE-T 2ポート
CPU ECHONET Lite / ECHONET
使用温度範囲 +5～+35℃（氷結なきこと）
使用湿度範囲 30%～85%（結露なきこと）
設置場所 屋内
電源（ACアダプタ） AC100V・50Hz/60Hz
消費電力 4.8Ｗ以下
通信方式 Bluetooth Ver.2.1
通信距離 見通し100m
無線通信Wi-Fi 無線LAN IEEE802.11b/g/n
外形寸法 140×140×28.5mm
質量 約255g

パワーコンディショナ

屋内設置用

toshiba_p
型式 TPV-PCS0300B TPV-PCS0400B TPV-PCS0550B
出力制御機能 -
定格入力電圧 DC250V
入力運転電圧範囲 DC60～370V
最大入力電圧 DC370V
定格出力電圧 AC202V
定格出力周波数 50Hz/60Hz
定格
出力		 系統連系時 3.0kW 4.0kW 5.5kW
自立運転時 1.5kW
待機時消費電力 1.6kW以下（夜間）
電力変換効率 95%
相数 単相2線式（単相3線式に接続）
絶縁方式 トランスレス方式
使用温度範囲 -10～+40℃（氷結なきこと）
使用湿度範囲 25～85%RH（結露なきこと）
外形寸法 460×280×131 mm 550×280×161 mm
質量 約13.5kg 約18kg

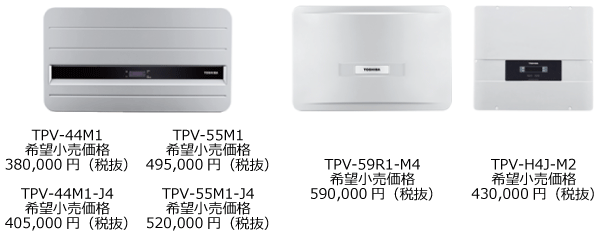

屋外設置用

toshiba_p3
　 　　
型式 TPV-44M1
/ TPV-44M1-J4		 TPV-55M1
/ TPV-55M1-J4		 TPV-59R-M4
/ TPV-59R1-M4		 TPV-H4J-M2
出力制御機能 対応 - / 対応 -
入力回路数 1回路 / 4回路 4回路 2回路
定格入力電圧 DC250V
入力運転電圧範囲 DC60～400V DC50～450V
最大入力電圧 DC400V DC450V
定格出力電圧 AC202V
定格出力周波数 50Hz/60Hz
定格
出力		 系統連系時 4.4kW 5.5kW 5.9kW 4.0kW
自立運転時 1.5kW
待機時消費電力 0.5kW以下（夜間） 0.4kW以下（夜間）
電力変換効率 95% 95% / 94.5% 95.5% 96.5%
相数 単相2線式（単相3線式に接続）
絶縁方式 トランスレス方式
使用温度範囲 屋内：-20～+45℃（氷結なきこと）
使用湿度範囲
（結露なきこと）		 25～95%RH 25～90%RH
外形寸法 720×400×220ｍｍ 650×429×210ｍｍ 475×415×158ｍｍ
質量 約36kg 約33kg 約20kg

接続箱

toshiba_sb
型式 TOS-CBS4C-R KTN-PVB6C-M
入力回路 4回路 6回路
出力回路 1回路
入力分岐
開閉器性能		 定格電圧 DC300V
定格電流 DC10A
極数 2極
逆流防止
ダイオード		 逆耐圧 1000V 800V
出力電流 20A 30A
使用温度範囲
（氷結なきこと）		 -20～+50℃ -10～+50℃
使用湿度範囲 25～85％RH（結露なきこと）
キャビネット素材 難燃性プラスチック 電気亜鉛メッキ鋼板
外形寸法 220×290×115ｍｍ 349×303×111ｍｍ
質量 約2.2kg 約5kg
設置場所 屋内/屋外

昇圧ユニット

toshiba_sy
型式 KP-ST3-1
定格出力電力 1150W
運転入力電圧範囲 DC40～320V
昇圧範囲 最大8倍（MPPT範囲：DC40～320V）
昇圧方式 自動昇圧
回路数 1回路
電力変換効率 97%以上（200V入力250V出力、500W出力時）
使用温度範囲 -10～+40℃（氷結なきこと）
使用湿度範囲 25～85%RH（結露なきこと）
外形寸法 180×300×124ｍｍ
（入力開閉器および取付金具を含む）
質量 約4.2kg
設置場所 屋外（軒下壁掛け）/屋内

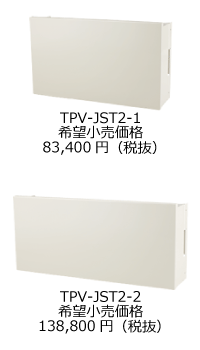

接続箱（昇圧回路付）

toshiba_sbs
型式 TPV-JST2-1 TPV-JST2-2
最大出力電力 2000W
最大入力電力 2000W
入力運転電圧範囲 標準回路 DC0～380V
昇圧回路 DC40～330V
昇圧範囲 最大8倍（MPPT範囲：DC40～320V）
昇圧方式 自動昇圧
標準回路数 3回路 2回路
昇圧回路数 1回路 2回路
電力変換効率 96%以上
（200V入力250V出力、500W出力時）
使用温度範囲 -20～+50℃
（氷結なきこと） 		-10～+50℃
（氷結なきこと）
使用湿度範囲 25～85％RH（結露なきこと）
キャビネット素材 電気亜鉛メッキ鋼板
外形寸法 504×317×147ｍｍ 654×317×147ｍｍ
質量 約11.8kg 約15.8kg
設置場所 屋外（軒下）壁掛け/屋内
